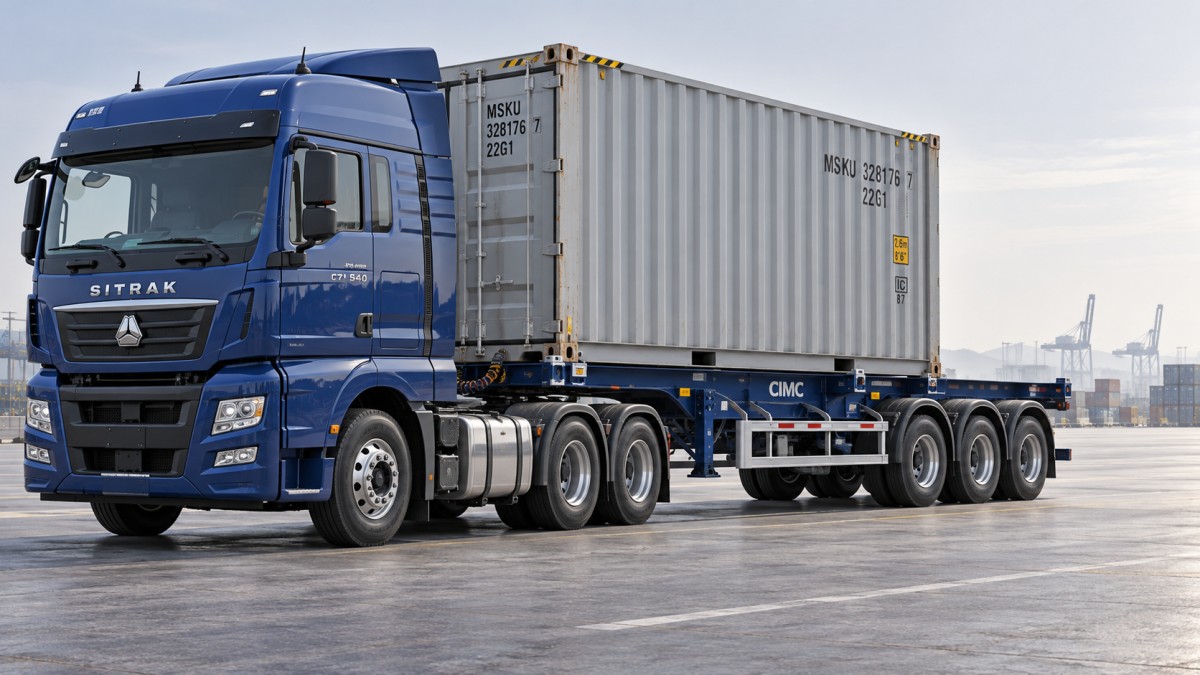

Choisir la configuration d’essieux d’une semi-remorque porte-conteneur pour des conteneurs lourds de 20 pieds

Un conteneur de 20 ft lourd peut pousser une semi-remorque porte-conteneur à châssis squelette au-delà de la limite de charge par essieu, tout en laissant inutilisée une grande partie de sa capacité de charge utile nominale. Le problème ne tient pas seulement au poids transporté par la remorque, mais aussi à la manière dont ce poids est transmis au châssis et réparti entre les essieux du tracteur et de la remorque. Pour les évaluateurs techniques, la bonne configuration d’essieux est celle qui convient à la position réelle du conteneur, aux spécifications du tracteur et à l’itinéraire d’exploitation, et non simplement celle qui affiche la capacité la plus élevée.

Avant de comparer les offres, déterminez si le « poids du conteneur » désigne la charge utile ou le conteneur complet chargé. Les calculs de charge doivent inclure le conteneur lui-même, la tare de la remorque et les équipements d’exploitation concernés. La masse brute autorisée du conteneur et l’état de ses pièces de coin restent également des contraintes indépendantes.

Commencez par le cas de charge, pas par le nombre d’essieux

Un conteneur de 20 ft concentre sa charge sur une section de châssis plus courte qu’un conteneur de 40 ft. Ses quatre pièces de coin inférieures transmettent la charge par l’intermédiaire des supports de verrous tournants ; l’emplacement des traverses et les renforts locaux sont donc aussi importants que les spécifications des longerons principaux. Un châssis conçu pour accueillir plusieurs longueurs de conteneurs n’est pas automatiquement homologué pour un conteneur de 20 ft lourd à toutes les positions de verrouillage.

Demandez au fournisseur d’indiquer sur un plan coté la position homologuée pour un conteneur lourd. Définissez ensuite trois limites :

• Capacité structurelle : la charge autorisée à cette position, y compris pour les supports de verrous tournants, les éléments du châssis, les fixations de suspension et l’ensemble de la cheville ouvrière.
• Capacité du train roulant : les capacités nominales des essieux, de la suspension, des moyeux, des roues et des pneus, évaluées conjointement et non séparément.
• Capacité réglementaire : les charges autorisées par essieu et par groupe d’essieux, la masse de l’ensemble, les exigences d’espacement et les éventuelles restrictions d’itinéraire.

La limite applicable la plus basse prévaut. Trois essieux d’une capacité nominale de 13 tonnes chacun ne constituent pas automatiquement un groupe d’essieux de 39 tonnes utilisable légalement, et ne déterminent pas non plus la charge utile nominale de la remorque.

La position du conteneur peut changer la décision

Pour une première évaluation statique, considérez que la remorque est soutenue au niveau de la cheville ouvrière et au centre effectif de son groupe d’essieux. Ce modèle simplifié permet de déterminer si une configuration proposée est plausible avant de commencer l’étude technique détaillée.

Si la masse brute du conteneur est W, si la distance entre la cheville ouvrière et le centre du groupe d’essieux est L, et si le centre de gravité longitudinal du conteneur se trouve à une distance x derrière la cheville ouvrière :

• Contribution du conteneur à la charge du groupe d’essieux de la remorque = W × x ÷ L
• Contribution du conteneur à la charge de la cheville ouvrière = W − contribution au groupe d’essieux de la remorque

Prenons l’exemple d’un conteneur chargé de 28 tonnes, dont le centre de gravité se trouve à 4,8 m derrière la cheville ouvrière, avec une portée entre les appuis de 8,0 m. Il applique une charge de 16,8 tonnes au groupe d’essieux de la remorque et de 11,2 tonnes à la cheville ouvrière. Si les réactions à vide mesurées de la remorque sont de 4,0 tonnes au groupe d’essieux et de 2,0 tonnes à la cheville ouvrière, les réactions statiques combinées atteignent respectivement 20,8 et 13,2 tonnes.

Déplacer le conteneur de 0,8 m vers l’arrière transfère 2,8 tonnes supplémentaires aux essieux de la remorque. Le déplacer vers l’avant inverse ce transfert, mais peut surcharger le groupe d’essieux moteurs du tracteur ou la sellette d’attelage.

Ce calcul suppose que le centre de gravité de la cargaison est connu et que le point d’appui effectif du groupe d’essieux est déterminé. Il ne prouve pas que la charge est répartie uniformément entre les essieux individuels. Une répartition inégale du chargement, la géométrie de la suspension, les pentes de la route et les sollicitations dynamiques nécessitent une évaluation complémentaire. La réaction à la cheville ouvrière doit également être répartie entre les essieux directeur et moteur du tracteur, en tenant compte de l’empattement du tracteur et de la position de la sellette d’attelage.

Comparer les configurations d’essieux des semi-remorques à châssis squelette

Un châssis squelette à trois essieux constitue souvent un point de départ judicieux pour le transport de conteneurs de 20 ft lourds, mais ce n’est pas une solution universelle. L’ajout d’un essieu peut augmenter la tare et la résistance au roulement sans accroître la capacité de transport autorisée. Dans les virages serrés, des essieux fixes rapprochés provoquent également le ripage des pneus, source de coûts récurrents dans les terminaux encombrés.

Vérifiez précisément la définition réglementaire d’un groupe d’essieux dans la juridiction concernée. Un espacement plus important peut modifier la charge autorisée, mais change aussi la géométrie du châssis et sa maniabilité. Pour une proposition avec essieu relevable, demandez les modalités de fonctionnement avec et sans charge ; le relevage d’un essieu redistribue la charge sur les essieux qui restent au sol.

La suspension et la compatibilité avec le tracteur déterminent l’efficacité de la configuration

La suspension à lames de ressort constitue une solution mécaniquement simple, notamment lorsque les ateliers locaux privilégient les composants et les réparations qu’ils connaissent. Son comportement en matière de répartition de charge dépend du système d’égalisation, de l’état des composants et de la géométrie du montage. Des bagues usées ou un mouvement limité de l’égaliseur peuvent compromettre la répartition attendue.

La suspension pneumatique peut offrir un réglage utile de la hauteur de caisse et une bonne répartition de la charge, mais elle nécessite des valves, des conduites, une alimentation en air et un service de maintenance adaptés. Aucun des deux types de suspension ne dispense de vérifier les charges sur chaque essieu. Le freinage, les virages et les routes irrégulières créent des conditions qu’une moyenne statique ne peut pas décrire.

Le tracteur doit être spécifié en même temps que la remorque, et non choisi après la construction du châssis. Vérifiez les points suivants :

• Capacité de charge verticale de la sellette d’attelage, position de montage et compatibilité de l’accouplement.
• Charges sur les essieux directeur et moteur pour la réaction prévue à la cheville ouvrière.
• Hauteur d’attelage en charge, dégagement entre le tracteur et la remorque, et dégagement des béquilles lors des mouvements d’articulation.
• Compatibilité du système de freinage et exigences applicables en matière d’ABS ou d’EBS.
• Masse totale autorisée de l’ensemble et adéquation aux pentes, à la motricité et aux besoins de freinage.

Une cheville ouvrière plus résistante ne peut pas, à elle seule, corriger une installation de sellette d’attelage en surcharge. De même, une masse totale de l’ensemble conforme ne garantit pas que chaque essieu respecte les limites applicables.

Considérez les spécifications du fournisseur comme des éléments de preuve, et non comme des conclusions

Un produit à plateau ouvert comparable peut servir de référence pour les composants, à condition de ne pas le confondre avec une conception spécifique aux conteneurs. Par exemple, laremorque plateau à 3 essieux de Shandong Jiyake indique une capacité de chargement de 40 tonnes, des dimensions de 12 500 × 2 500 × 1 600 mm, trois essieux FUWA de 13 tonnes, une suspension à lames de ressort et 12 verrous de conteneur.

Ces informations constituent un point de départ pour la discussion, mais ne prouvent pas que le modèle convient au transport de conteneurs de 20 ft lourds. L’évaluateur doit encore obtenir les positions de verrouillage homologuées, les réactions à vide, l’évaluation des charges concentrées et les calculs de charge par essieu. Les options de cheville ouvrière de 50 mm ou 90 mm indiquées doivent correspondre au système d’accouplement choisi ; ce ne sont pas des options d’achat interchangeables.

Cette distinction est importante lorsqu’on compare la polyvalence de chargement d’un plateau à celle d’une semi-remorque à châssis squelette dédiée. La structure du plateau influe sur la tare et les chemins de charge ; les chiffres de capacité ne doivent donc pas être transposés d’une conception à l’autre.

Conditionnez l’achat à la vérification de l’enveloppe de chargement

Au lieu de demander uniquement une charge utile maximale, demandez une enveloppe d’exploitation couvrant le conteneur le plus lourd prévu, les variations réalistes du centre de gravité de la cargaison et chacune des positions de verrouillage homologuées. Exigez un plan d’ensemble coté, les capacités nominales des composants, les hypothèses de tare et les charges prévues sur les essieux du tracteur et de la remorque.

Pour un fournisseur à l’exportation tel que Shandong Jiyake Automobile Sales Co., Ltd., qui dessert notamment l’Asie du Sud-Est, l’Asie centrale et l’Afrique, la réglementation du pays de destination et les conditions de l’itinéraire doivent être précisées dans la demande. La disponibilité locale des pièces et les compétences des ateliers doivent influer sur le choix de la suspension et des essieux, au même titre que la capacité de transport.

Avant la réception, pesez l’ensemble tracteur-remorque avec un chargement représentatif et contrôlez les essieux individuels ou les groupes d’essieux conformément aux exigences locales. Comparez les résultats aux calculs et conservez les instructions de chargement approuvées. La meilleure configuration n’est pas celle qui possède le plus d’essieux : c’est celle dont le respect des limites réglementaires, la capacité structurelle et les marges d’exploitation quotidiennes ont été démontrés.
