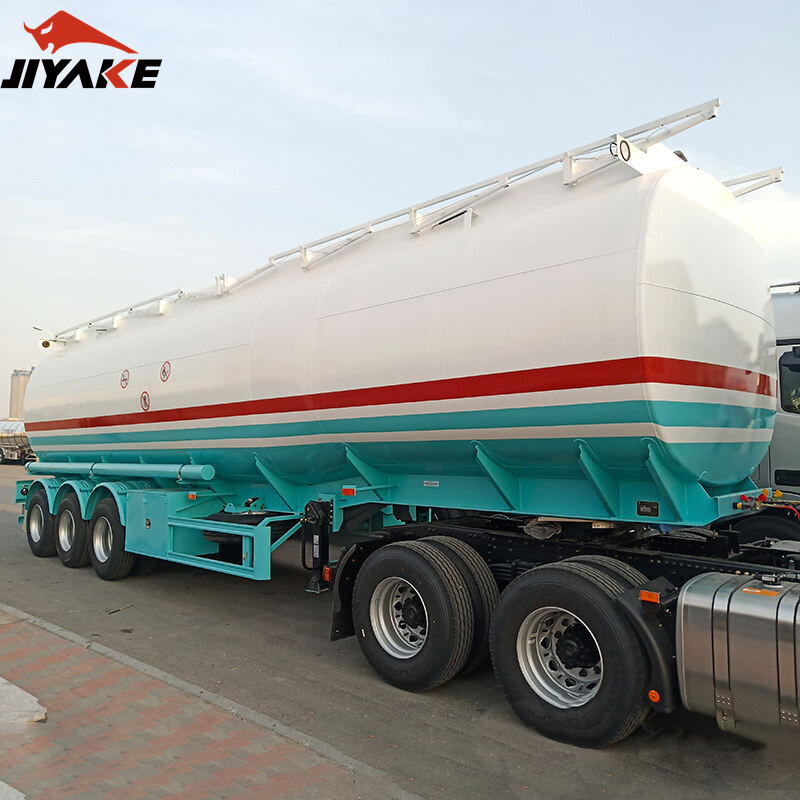

Capacité des citernes à carburant, conception des compartiments et options de pompage expliquées

L’évaluation d’une citerne à carburant commence par une simple correction : le volume indiqué ne représente qu’une partie de la spécification. La capacité utile d’une citerne à carburant dépend de la densité du liquide, de la marge nécessaire pour limiter les mouvements du liquide, de l’espace prévu pour la dilatation thermique, des conditions routières et de la méthode de chargement. Une citerne qui semble efficace sur le papier peut devenir contraignante en service si la géométrie de la cuve, la disposition des compartiments et le système de déchargement ne sont pas adaptés au type de carburant et au schéma de livraison.

La capacité est une donnée structurelle et opérationnelle

Dans la conception d’une citerne à carburant, le volume brut de la cuve et le volume de chargement effectif doivent être considérés séparément. Le volume brut décrit l’espace intérieur de la cuve. Le volume effectif est inférieur, car la cuve doit normalement conserver un espace pour les vapeurs, notamment lorsque les variations de température ambiante peuvent provoquer une dilatation. Si la citerne transporte uniquement du diesel, cette marge peut être gérée différemment que dans une unité multi-produits transportant de l’essence et du diesel sur le même itinéraire. C’est pourquoi la capacité ne peut pas être évaluée uniquement en mètres cubes.

La forme de la cuve modifie également son utilisation réelle. Une cuve elliptique abaisse le centre de gravité et améliore souvent la stabilité latérale, mais elle peut réduire la liberté d’aménagement intérieur par rapport à une section circulaire. Une cuve circulaire répartit efficacement les contraintes, mais l’intégration au châssis et les limites de hauteur peuvent orienter la conception vers une forme ovale ou une ellipse modifiée. Sur les plateformes de poids lourds, la relation entre l’empattement des essieux, la hauteur du châssis et la position des supports de cuve est aussi importante que le volume annoncé de la citerne, car une mauvaise répartition de la charge peut entraîner une charge insuffisante sur l’essieu avant ou une concentration de charge sur l’essieu arrière pendant un déchargement partiel.

Une autre erreur courante consiste à supposer qu’une citerne plus grande améliore toujours l’économie des itinéraires. Lorsque les points de livraison sont petits et fréquents, une capacité surdimensionnée peut entraîner des trajets répétés avec chargement partiel, un risque accru de ballottement et une séquence de compartiments inefficace. Pour les dépôts ayant des livraisons importantes et régulières, une grande citerne mono-produit peut être pertinente. Pour l’approvisionnement des stations-service, la solution utile consiste souvent à trouver un compromis équilibré entre le volume total et une division flexible des compartiments.

La conception des compartiments influence l’intégrité des produits

La disposition des compartiments est l’un des principaux éléments de différenciation technique. Une citerne transportant un seul produit peut adopter une configuration intérieure plus simple, tandis qu’une distribution mixte nécessite généralement plusieurs sections isolées. L’objectif n’est pas seulement de séparer les qualités de carburant. Un compartimentage approprié aide à gérer l’évolution de la charge sur les essieux pendant le déchargement, limite l’effet de surface libre et réduit le risque de contamination lors du changement de produit ou du rinçage des conduites.

La conception des cloisons internes mérite une attention particulière. Elles doivent être suffisamment résistantes pour contrôler les mouvements longitudinaux du liquide, tandis que leurs ouvertures et leurs passages d’écoulement doivent permettre une vidange complète lors du déchargement et du nettoyage. Si les ouvertures sont mal positionnées, du produit résiduel peut rester piégé dans les zones basses. Cela devient un problème concret lorsqu’un compartiment passe d’une qualité de carburant à une autre ou lorsqu’une évacuation d’eau est nécessaire après une opération de maintenance.

La taille des compartiments doit refléter le schéma réel des livraisons. Des compartiments très petits augmentent la complexité de fabrication, créent davantage d’interfaces d’étanchéité et peuvent ajouter des points de maintenance autour des trous d’homme, des vannes et des indicateurs de niveau. Des compartiments très grands réduisent la flexibilité des itinéraires et peuvent imposer un mélange inutile des programmes de livraison. Lors d’une revue technique, la question pertinente est de savoir si le cloisonnement permet de suivre la séquence de déchargement prévue sans provoquer un transfert instable des charges sur les essieux ni laisser de résidus piégés et inutilisables.

La stratégie de positionnement des déflecteurs est également importante. Les compartiments complets et les déflecteurs partiels ne sont pas des choix interchangeables. Les déflecteurs réduisent le ballottement, mais ils ne remplacent pas une séparation adéquate des produits. Pour les carburants, les surfaces intérieures et la finition des soudures doivent être considérées ensemble. Des zones de soudure rugueuses, des cordons mal arasés ou des angles difficiles d’accès peuvent retenir les sédiments et compliquer le nettoyage. La qualité de fabrication a donc des conséquences directes sur l’exploitation, et pas seulement sur l’apparence.

Les détails des matériaux et de la fabrication doivent être considérés ensemble

Le matériau de la cuve est souvent abordé uniquement sous l’angle de l’épaisseur, mais l’épaisseur seule fournit très peu d’informations. La nuance du matériau, la qualité du formage, la régularité des soudures, le renforcement autour des ouvertures et le traitement anticorrosion influencent tous la durée de vie en service. Les zones autour des trous d’homme, des puisards de déchargement, des raccords de tuyauterie et des supports de fixation sont généralement soumises à des contraintes concentrées. Ces détails locaux méritent davantage d’attention qu’une simple valeur d’épaisseur mise en avant.

Pour une citerne à carburant, les tolérances de fabrication influencent l’étanchéité et la prévention des fuites à long terme. Un mauvais alignement lors du roulage ou de l’installation des supports peut introduire des contraintes dans la cuve avant même son entrée en service. Le soudage circonférentiel automatisé et le formage contrôlé sont généralement privilégiés lorsque le volume de production le permet, car ils facilitent le maintien d’une régularité supérieure à celle d’un ajustage manuel très variable. Toutefois, le soudage automatisé n’est réellement significatif que si la pénétration à la racine, le profil du cordon et l’inspection après soudage sont contrôlés.

La compatibilité avec le châssis ne doit pas être considérée comme une question secondaire. Une citerne montée sur le châssis d’un poids lourd doit tenir compte de la flexion du châssis, du débattement de la suspension et des mouvements de la tuyauterie. C’est pourquoi certains gestionnaires de flottes comparent la conception de la citerne à celle d’autres applications de poids lourds, notamment des configurations de type Foton Truck utilisées dans le transport technique, où la configuration de transmission 6x4, l’empattement des essieux et la répartition de la charge utile sont déjà des facteurs déterminants. Cette comparaison est utile au niveau de l’intégration, même si l’utilisation d’une citerne introduit un comportement très différent lié à la charge liquide.

Le choix de la pompe modifie les performances de livraison

Le choix de la pompe doit d’abord être dicté par l’environnement de déchargement, puis par le produit, et seulement ensuite par le débit cible. Dans les citernes à carburant, les configurations courantes comprennent les pompes centrifuges auto-amorçantes, les pompes à engrenages et les systèmes reposant en partie sur un déchargement par gravité lorsque les conditions du site le permettent. Chaque configuration modifie les exigences de maintenance, le comportement à l’aspiration et la tolérance aux restrictions de la conduite.

Les pompes centrifuges sont généralement privilégiées lorsqu’un débit élevé et un transfert plus régulier sont nécessaires, mais elles sont sensibles aux conditions d’aspiration et ne conviennent pas à toutes les plages de viscosité. Les pompes à engrenages peuvent offrir des caractéristiques de dosage stables et une meilleure capacité d’auto-amorçage, mais elles peuvent être moins tolérantes à la présence de solides ou de contaminants dans la conduite. Si la citerne doit décharger sur de longues distances de tuyau ou vers un stockage présentant une différence de hauteur, la courbe de la pompe doit être évaluée en fonction des pertes réelles dans les conduites plutôt que des valeurs de capacité nominale indiquées dans une brochure.

Le mode d’entraînement est tout aussi important. Une pompe entraînée par prise de force associe les performances de déchargement au régime du moteur et à la compatibilité de la boîte de vitesses. Un entraînement hydraulique apporte davantage de flexibilité dans certaines configurations, mais introduit ses propres contraintes thermiques et exigences de maintenance. Pour les applications plus simples, le déchargement par gravité réduit le nombre de pièces mobiles, mais nécessite une configuration favorable de la station et peut ralentir la rotation des véhicules. Aucune de ces options n’est universellement meilleure ; le choix approprié dépend du fait que la citerne soit destinée au transfert entre dépôts, à la livraison dans des stations-service ou à des livraisons urbaines répétées sur de courtes distances.

La configuration des vannes, la position du compteur et la logique de dérivation doivent être vérifiées conjointement avec la pompe. Une bonne pompe associée à un mauvais tracé des conduites peut tout de même provoquer un bouchon de vapeur, de la formation de mousse, un amorçage lent ou une vidange incomplète. La conduite la plus courte n’est pas toujours la meilleure si elle rend l’accès pour l’entretien difficile ou impose des coudes serrés près de l’entrée de la pompe.

Les points qui faussent couramment une comparaison technique

• La capacité nominale est comparée sans tenir compte de l’espace nécessaire à la dilatation, ce qui laisse deux citernes ayant le même volume nominal avec des plages de chargement utilisables différentes.
• Le nombre de compartiments est considéré comme un avantage en soi, alors que des cloisons, des vannes et des trous d’homme supplémentaires augmentent la complexité de fabrication et de maintenance.
• La vitesse de déchargement est évaluée à partir des données de la plaque signalétique de la pompe plutôt qu’à partir de l’ensemble du système, notamment la longueur du tuyau, l’état du filtre, la hauteur d’aspiration et l’altitude du site.
• L’évaluation du matériau s’arrête à l’épaisseur de la cuve et ignore la finition des soudures, le renforcement des raccords, la conception du puisard et la protection anticorrosion autour des accessoires.
• Le châssis et la citerne sont étudiés séparément, ce qui peut dissimuler un déséquilibre de la charge sur les essieux lors d’un déchargement progressif.

En pratique, une spécification fiable de citerne à carburant se lit comme un système coordonné : la géométrie de la cuve, la logique des compartiments, la tuyauterie, la pompe et le châssis du camion doivent tous répondre au même mode d’exploitation. Lorsqu’un élément est sélectionné isolément, le problème apparaît généralement plus tard sous la forme d’un déchargement lent, d’une tenue de route instable, de résidus piégés, d’un nettoyage difficile ou d’une usure prématurée autour des supports de la cuve et des raccordements de conduite.

La lecture la plus fiable d’une conception de citerne est donc physique plutôt que promotionnelle. Il faut examiner comment le volume est rendu utilisable, comment les compartiments se vidangent réellement, comment la pompe se comporte dans des conditions réelles de conduite et comment la cuve montée interagit avec le châssis du poids lourd lors d’un itinéraire avec chargement partiel. C’est généralement à ce niveau que se révèle la différence entre une citerne à carburant nominalement acceptable et une citerne réellement exploitable.
