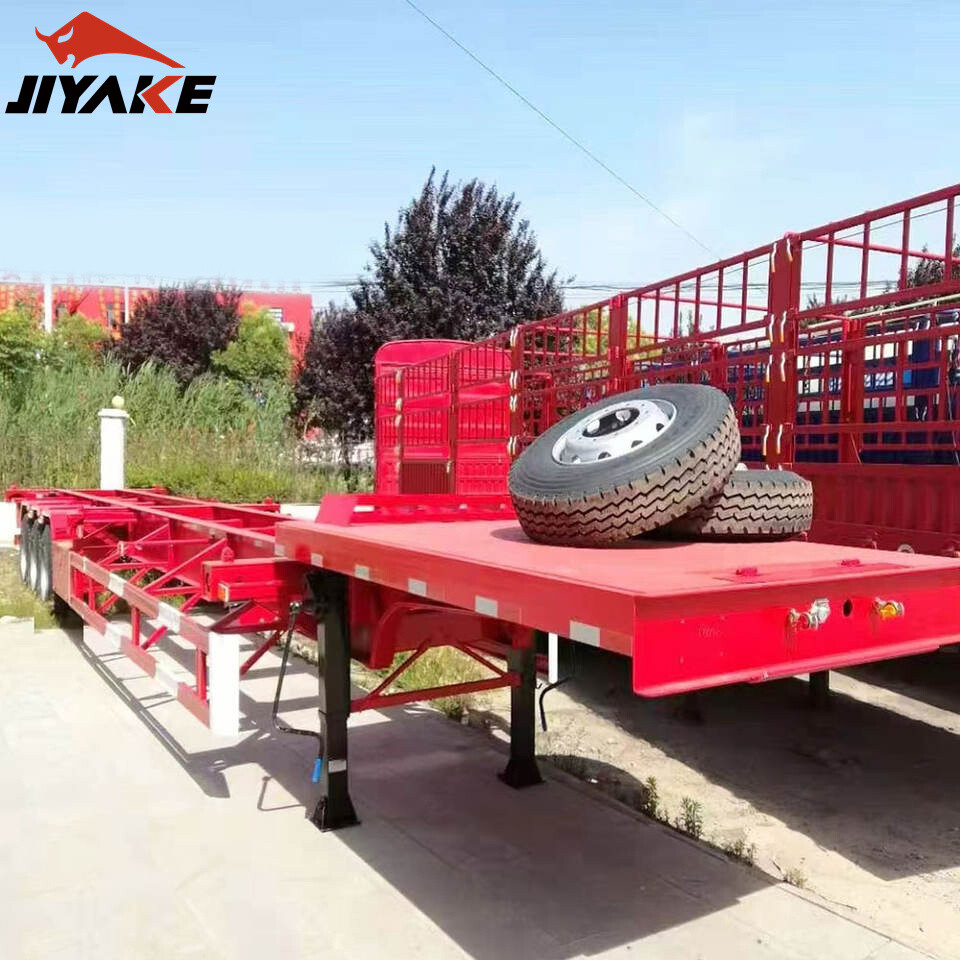

Comment les dimensions d’un châssis porte-conteneurs influencent les schémas d’usure des pneus

Comment les dimensions d’une remorque porte-conteneurs influencent les schémas d’usure des pneus

Les dimensions d’une remorque porte-conteneurs influencent bien plus que l’adaptation aux conteneurs et le rayon de braquage. Elles influencent la charge sur les essieux, l’alignement des roues sous charge, le mouvement de la suspension et la trajectoire suivie par chaque pneu en virage. Lorsque ces relations ne sont pas maîtrisées, l’usure des pneus devient souvent le premier signe d’alerte visible : une épaule s’use plus rapidement, une paire de pneus frotte sur toute la bande de roulement, ou une position d’essieu fonctionne systématiquement à une température plus élevée que les autres.

Pour les responsables du contrôle qualité et de la sécurité, l’usure des pneus ne doit pas être considérée uniquement comme un problème de maintenance. Elle peut indiquer un problème de dimensions, de fabrication, de chargement ou d’attelage. Dans l’exploitation de remorques porte-conteneurs, où les châssis doivent transporter des conteneurs de différentes longueurs et répartitions de masse, une remorque qui semble conforme à vide peut se comporter très différemment lorsqu’elle porte une charge concentrée ou répartie vers l’arrière.

Les dimensions déterminent la manière dont les forces atteignent l’empreinte du pneu au sol

Un pneu s’use normalement lorsqu’il roule avec une charge verticale stable, une pression correcte et un frottement latéral minimal. Les dimensions d’une remorque porte-conteneurs influencent indirectement ces trois conditions. Les principales variables sont la longueur totale du châssis, la distance entre le pivot d’attelage et le groupe d’essieux, l’espacement des essieux, la position de montage de la suspension, la régularité de la voie, la hauteur du plateau ou du cadre, ainsi que l’emplacement des points de verrouillage des conteneurs.

La question essentielle n’est pas seulement de savoir si un châssis est long ou court. Il s’agit de déterminer où se situe le centre de gravité du conteneur chargé par rapport au pivot d’attelage et au groupe d’essieux. Une modification de cette relation redistribue la force verticale entre les essieux moteurs du tracteur et les essieux de la remorque. Si une charge excessive reste sur le bogie de la remorque, la déformation et l’échauffement des pneus augmentent. Si les essieux de la remorque sont comparativement peu chargés, les pneus peuvent être plus vulnérables à une usure irrégulière due aux rebonds, à la tendance au blocage au freinage ou à une stabilité réduite sur les surfaces irrégulières.

Cela est particulièrement pertinent pour les remorques porte-conteneurs extensibles ou multi-conteneurs. Verrouiller un conteneur plus court dans une position qui n’est pas prévue pour son schéma de chargement réel peut modifier considérablement la réaction des essieux. Les verrous tournants peuvent s’enclencher correctement, mais la répartition de charge sur les pneus peut néanmoins être mauvaise. Les contrôles qualité doivent donc prendre en compte les positions approuvées des conteneurs, la masse brute prévue et la répartition pratique de la cargaison à l’intérieur du conteneur, et pas seulement la géométrie du châssis nu.

Espacement des essieux et usure par frottement en virage

Les remorques porte-conteneurs à plusieurs essieux ne peuvent pas permettre à chaque roue de suivre la même trajectoire circulaire lors d’un virage serré. Les essieux fixes s’opposent aux différentes longueurs de trajectoire requises par les pneus intérieurs et extérieurs, créant un frottement latéral. Il s’agit d’un effet physique normal, mais il devient plus important lorsque la géométrie du groupe d’essieux, l’environnement de virage, l’état des pneus et l’augmentation de la charge interagissent.

Un espacement d’essieux plus important améliore généralement la répartition de la charge et la stabilité en ligne droite, mais il peut augmenter le frottement des pneus à basse vitesse dans les terminaux, dépôts, ports et cours de livraison urbaines. Des essieux plus rapprochés peuvent réduire cette tendance au frottement, mais ils peuvent imposer d’autres contraintes de conception et de répartition des charges. Il n’existe pas d’espacement d’essieux universellement supérieur ; l’agencement approprié dépend de la réglementation applicable, de la configuration des conteneurs, de la géométrie des itinéraires et des charges par essieu autorisées.

Une erreur fréquente consiste à attribuer toute usure d’épaule à un défaut d’alignement. L’alignement peut effectivement en être la cause, mais des manœuvres serrées répétées avec un groupe fixe de trois essieux fortement chargé peuvent produire un schéma de frottement caractéristique, même lorsque les mesures statiques sont acceptables. Le processus d’inspection doit donc enregistrer les conditions d’exploitation. Les pneus utilisés principalement sur les axes routiers ne doivent pas être évalués selon exactement les mêmes critères d’usure que ceux qui sont régulièrement soumis à des virages dans des cours exiguës.

Ce que les schémas irréguliers peuvent révéler

La précision du cadre reste importante après la mise en service de la remorque

Les dimensions nominales d’une remorque porte-conteneurs figurant sur un plan ne constituent que le point de départ. Le contrôle le plus important consiste à vérifier que le pivot d’attelage, les centres d’essieux, les supports de suspension, les traverses et les postes de verrous tournants conservent leurs positions prévues après le soudage, l’assemblage et les charges en service. Un faible écart géométrique peut être amplifié sur la longueur du châssis, en particulier lorsque les essieux sont montés en groupe.

Pour cette raison, l’inspection dimensionnelle ne doit pas s’arrêter à la longueur et à la largeur hors tout. Une inspection pratique de réception comprend normalement la cohérence des centres d’essieux, l’équerrage des essieux par rapport au repère du châssis, l’alignement du pivot d’attelage, la symétrie du montage de la suspension, l’état de la hauteur de roulage et l’état des éléments structurels autour des zones des essieux et des béquilles. Les mesures doivent être prises sur une surface plane appropriée et évaluées à l’aide des plans du fabricant et des exigences du marché concerné.

Il convient également de distinguer l’alignement de fabrication de l’alignement en service. Une remorque porte-conteneurs peut quitter l’usine correctement fabriquée et développer ensuite une usure des pneus après des chocs contre des bordures, des événements de surcharge, des étriers en U desserrés, des barres de réaction endommagées, des bagues usées ou des réparations du cadre. Lorsqu’une usure récurrente apparaît à la même position, une inspection complète doit inclure le débattement de la suspension et l’état en charge, plutôt que de s’appuyer uniquement sur un contrôle d’alignement au laser à vide.

Hauteur du plateau, hauteur d’attelage et compatibilité avec le tracteur

La hauteur du plateau influence le centre de gravité de la remorque et l’angle auquel le châssis circule derrière le tracteur. Une hauteur de sellette mal adaptée peut laisser le cadre porte-conteneurs relevé à l’avant ou abaissé à l’avant. Au-delà des questions de garde au sol, cela peut modifier la charge sur les essieux et la géométrie de la suspension. Sur les équipements à suspension pneumatique, une hauteur de roulage incorrecte peut modifier les caractéristiques d’alignement des essieux et réduire l’efficacité de l’égalisation des charges.

Le tracteur doit donc faire partie de l’évaluation de l’usure des pneus. Une unité 6x4 équipée, par exemple, d’un pivot d’attelage de 3.5 pouces et de pneus radiaux 12.00R20 doit être adaptée à la conception d’attelage de la remorque, à la capacité de charge prévue et aux limites d’exploitation locales. Lecamion tracteur 400HP à conduite à droite est configuré pour le transport de fret et les travaux logistiques sur longue distance, avec des systèmes de freinage de service, de stationnement et auxiliaire. Son adéquation dans un ensemble routier dépend néanmoins du réglage de la sellette, de l’assiette du châssis en charge et des spécifications d’attelage approuvées, et pas seulement de la puissance du moteur.

Dans les flottes qui interchange fréquemment les tracteurs, les contrôles de hauteur d’attelage sont particulièrement utiles. Une remorque peut user ses pneus de manière constante lorsqu’elle est tractée par une spécification de tracteur et présenter un schéma différent lorsqu’elle est associée à une autre. C’est une raison de revoir la compatibilité de l’ensemble avant de remplacer les pneus ou de régler les essieux de manière répétée.

Une procédure de contrôle qualité plus utile

La meilleure routine d’inspection relie les preuves d’usure des pneus aux preuves dimensionnelles. Commencez par la position des pneus, les photographies d’usure, l’historique de pression et les relevés de charge par essieu lorsqu’ils sont disponibles. Comparez ensuite la profondeur des sculptures entre le côté gauche et le côté droit et vérifiez si le schéma concerne une roue individuelle, un essieu ou l’ensemble du groupe d’essieux. Cette distinction permet de cibler l’enquête. Un seul pneu peut indiquer des problèmes de pression, de moyeu ou de frein ; un schéma sur un essieu complet est plus susceptible d’impliquer l’alignement, la suspension ou le frottement ; un schéma sur tout le groupe peut indiquer un problème de chargement et de géométrie du châssis.

Avant d’accepter une nouvelle conception de remorque porte-conteneurs ou un empattement modifié, confirmez les longueurs de conteneurs prévues, les emplacements de verrouillage, la configuration des essieux, la spécification des pneus, la plage de sellette du tracteur et les limites légales applicables à l’itinéraire d’exploitation. Les règles dimensionnelles et de charge par essieu applicables varient selon les pays, et les équipements exportés doivent être examinés par rapport au marché de destination plutôt que supposés adaptés à tous les réseaux routiers.

La capacité de fabrication soutient ce travail lorsqu’elle est associée à une discipline d’inspection. Shandong Jiyake Automobile Sales Co., Ltd. intègre la conception de véhicules, la production, le commerce et la fabrication d’équipements dans une installation de 300,000 m² comptant environ 500 employés. Ses équipements de production comprennent des machines de découpe CNC, de soudage automatique, de pliage et de soudage de réservoirs, qui soutiennent une large gamme de semi-remorques et de véhicules spéciaux fournis aux marchés d’Asie du Sud-Est, d’Asie centrale et d’Afrique. Pour les remorques porte-conteneurs, la question pertinente est de savoir comment ces contrôles de fabrication se traduisent par une géométrie vérifiée du châssis et des essieux pour l’itinéraire et l’usage des conteneurs spécifiés.

L’usure des pneus est rarement causée par une seule dimension prise isolément. Elle résulte généralement de l’interaction entre la géométrie, la charge, les manœuvres, l’état de la suspension et la compatibilité avec le tracteur. Une équipe qualité qui considère une usure anormale comme un signal mesurable de performance du châssis peut identifier les problèmes plus tôt, prendre de meilleures décisions concernant l’alignement ou la réparation et éviter de remplacer les pneus sans traiter la cause de leur usure.
